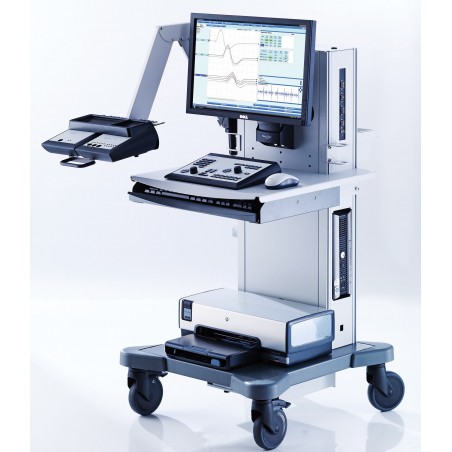

Aparat EMG Dantec Keypoint G/4

Zaawansowany system EMG/NCS/EP

Zaawanasowany system EMG/NCS/EP stworzony dla wygody i elastyczności.

Dantec Keypoint zapewnia szybką drogę uzyskania najwyższej dokładności diagnostycznej. Keypoint czwartej generacji wyznacza nowe standardy jakości i elastyczności, zapewniając optymalny ciąg pracy od akwizycji sygnałów do wydruku raportu.

• Bardzo ostry 22” ekran LCD
• Ustawienia pionowe podnoszą ergonomię dla wielu użytkowników przy pracy w pozycji siedzącej lub stojącej
• Obrót monitor prawo/lewo oraz nachylenie przód/tył minimalizuje odbicia i zwiększa komfort widzenia
• Wychylno/obrotowe ramię wzmacniacza i stymulatora, które można łatwo przenieść z jednej strony wózka na drugą bez użycia narzędzi, ułatwia podłączenie elektrod do pacjenta.
• Dedykowany panel kontrolny umożliwia obsługę aparatu bez konieczności korzystania z myszy komputerowej.
• Regulacja wysokości półki panelu kontrolnego, szuflady klawiatury i myszy umożliwia ergonomiczne dopasowanie aparatu do wymagań użytkownika.
• Łatwo dostępny pojemnik na akcesoria
• Wózek aparatu posiada wbudowany głośnik EMG, bardzo wydajny komputer PC oraz zestaw ukrytych kabli połączeniowych

Najwyższa jakość zapisu

• Najbardziej zaawansowane technicznie wzmacniacze i stymulatory zapewniają najwyższą jakość sygnałów oraz niezawodność
• Wybór 3, 6 lub 8 kanałowych systemów z dedykowanymi gniazdami do zapisu przebiegów EMG, NCS, EP przy użyciu elektrod igłowych lub powierzchniowych a także specjalną głowicę potencjałów wywołanych
• Pojedynczy lub podwójny stymulator prądowy
• Zapis bez zakłóceń dzięki bardzo wysokiemu współczynnikowi tłumienia zakłóceń CMRR oraz bardzo niskim poziomie szumów własnych wzmacniaczy
• Wysoka rozdzielczość przetwarzania analogowo-cyfrowego
• Połączenia wejść odniesienia pomiędzy kanałami kontrolowane programowo
• Pomiar impedancji elektrod ze wskaźnikiem LED

Wszechstronne oprogramowanie diagnostyczne

Rosnąca ilość badań, większa ilość danych uzyskanych z badania , mniej czasu…

W dzisiejszym środowisku diagnostycznym, użytkownik staje naprzeciw przytłaczającej ilości danych do interaktywnej analizy. Oprogramowanie Dantec Keypoint.NET, ze swoim wyjątkowym zestawem elastycznych, dopasowanych do użytkownika narzędzi poprawiających wydajność bez uszczerbku na jakości, zostało stworzone aby sprostać tym wymaganiom.

Keypoint.NET składa się z zestawu dopasowanych do użytkownika szablonów badań, które obsługują poniższe aplikacje:

• Przewodnictwo ruchowe: przewodnictwo ruchowe, ruchowe przewodnictwo odcinkowe, badania odruchów, okres ciszy, ruchowe potencjały wywołane, technika potrójnej stymulacji TST, współczulne reakcje skórne, badania kolizyjne, okres refrakcji.
• Przewodnictwo czuciowe: przewodnictwo czuciowe, przewodnictwo czuciowe pobliskich nerwów, przewodnictwo mieszane, czuciowe przewodnictwo odcinkowe, mikroneurografia.
• Fala F
• Odruch H
• Odruch mrugania: odruch mrugania wyzwalany elektrycznie, odruch mrugania wyzwalany mechanicznie.
• Analiza R-R: analiza zmienności zatokowej R-R, próba Valsalvy dla analizy R-R
• EMG: EMG, EMG wyzwalane szczytem, analiza wielu jednostek ruchowych, analiza stosunku zwrotów do amplitudy, analiza wartości szczytowych, zapis zdarzeń EMG.
• SF EMG: EMG pojedynczego włókna wyzwalane sygnałem, stymulowane SF EMG.
• Próba męczliwości RNS
• Monitor EMG: wielokanałowe EMG, analiza drżenia
• SEP: somatosensoryczne potencjały wywołane kończyn górnych, somatosensoryczne potencjały wywołane kończyn dolnych, potencjały dermatomalne.
• AEP: BAEP, OHL, MLEP, LLEP, CNV
• VEP: VEP ze stymulacją wzorcem naprzemiennym, VEP ze stymulacją błyskiem, ERP ze stymulacją błyskiem

Wszechstronne badania przewodności nerwów

• Automatyczne wstawianie znaczników
• Funkcja powtarzania dla każdego punktu
• Zapis sygnałów w pełnej rozdzielczości akwizycji
• Pełna dowolność mieszania modalności
• Wszechstronne ustawienia wartości odniesienia
• Definiowane przez użytkownika i szybkie podsumowanie wyników przewodnictwa
• Oddzielne okno do podglądu aktywności w tle
• Wybór koloru tła przebiegów

Zaawansowane badania EMG

• Dzielony ekran akwizycji łączący długoterminowy podgląd z widokiem pojedynczego potencjału
• Analiza wielu jednostek ruchowych
• Zapis przebiegów z pełną rozdzielczością akwizycji
• Funkcja zapisu zdarzeń EMG z możliwością zapisu przebiegów do 15 minut; nieograniczona ilość zapisów
• Odtwarzanie zapisanych przebiegów wraz z dźwiękiem
• Wszechstronne ustawienia wartości norm
• Wybór koloru tła przebiegów

Raportowanie

Funkcja tworzenia raportów oparta na Microsoft Word obejmująca:

• Definiowane przez użytkownika szablony z logo szpitala, polami tekstowymi, tabelami i wykresami przebiegów
• Definiowane przez użytkownika wzory tabel
• Definiowane przez użytkownika kolumny tabel
• Definiowana przez użytkownika kolejność mięśni i nerwów w tabelach
• Możliwość łączenia wyników przewodnictwa ruchowego, czuciowego i fali F w jednej tabeli
• Definiowanie fraz używanych przy standardowych opisach badań

Łatwy zapis i odczyt danych

Bezpieczna i wydajna baza danych Microsoft SQL stworzona do łatwego zarządzania plikami zapewnia automatyczne śledzenie i organizację zapisanych danych pacjentów obejmujące:

• Dane pacjentów i badań
• Wyniki badań, ustawienia i przebiegi w pełnej rozdzielczości
• Wartości norm
• Raporty

Praca w sieci komputerowej

Aparat Keypoint umożliwia pracę na wielu stanowiskach w tym samym czasie gwarantując przy tym bezpieczeństwo i niezawodność. Daje możliwość dostosowania do małych klinik bez specjalistycznego wsparcia informatycznego jak również dużych instalacji szpitalnych z dostępem do systemu kontrolowanym przez informatyków poprzez usługę Active Directory.

Integracja EMR

Baza danych Keypoint może być podłączona do systemu EMR przy użyciu protokołu HL7 lub SOAP. Zintegrowanie ze szpitalną bazą danych daje możliwość otrzymywania demograficznych danych pacjenta oraz wysyłania raportów w formacie Microsoft Word lub XML.

Serwis i wsparcie

Natus Neurology zapewnia najwyższą jakość obsługi klienta. Nasz oddany i doświadczony zespół pomoże rozwiązać każdy problem dotyczący zamówienia. W celu wsparcia naszych produktów zapewniamy pomoc wyszkolonych techników i aplikantów w siedzibie klienta. Dodatkowo zapewniamy zdalną pomoc zespołu technicznego specjalistów posiadających szeroki dostęp do opcji serwisowych.

Celem naszych działań jest zapewnienie naszym klientom lepszej opieki dla swoich pacjentów. Nagrodą jest lojalność i zadowolenie klientów.

Dlaczego  Keypoint?

Systemy Dantec Keypoint odzwierciedlając ponad 50 lat doświadczenia w projektowaniu systemów EMG - łączą najnowsze osiągnięcia techniki cyfrowego przetwarzania sygnałów, ilościową analizę EMG oraz zaawansowane zarządzanie danymi.

Interfejs użytkownika ukierunkowany na produktywność

Nowy wygląd prezentowany przez oprogramowanie Keypoint.NET to znacznie więcej niż estetyka.

W przeciwieństwie do innych komputerowych systemów EMG, użytkownicy Keypointa nie stają naprzeciw skomplikowanych, wielopoziomowych list wyboru. Nowy, podobny do przeglądarki, podzielony na zakładki, interfejs staje się natychmiast przyjazny i komfortowy. Zestawia on niezbędne informacje i zapewnia intuicyjny sposób nawigacji po systemie.

Kryształowo czysta jakość sygnału

Czego więcej można oczekiwać od firmy Natus Neurology? Dantec Keypoint jest rezultatem ponad 50 lat doświadczeń w rozwoju najwyższej jakości wzmacniaczy EMG. Jednym z wyników tego doświadczenia jest unikalny 3-kanałowy (dostępne są również 6- i 8-kanałowe) system wejściowy. Kable do przewodnictwa ruchowego, przewodnictwa czuciowego oraz igłowego EMG mogą być jednocześnie wpięte do 3 osobnych gniazd i są zawsze dostępne podczas badań bez konieczności ich przełączania.

Wyniki EMG oparte na regułach

Zwykłe programy do EMG posiadają proste narzędzia tworzenia opisów badań. Wyobraź sobie jednak system EMG tak dostosowany do użytkownika, że nawet „myśli” o sygnałach EMG jak jego użytkownik.

Wyłącznie Keypoint posiada funkcje oceny mięśni wykorzystujące reguły definiowane przez użytkownika
i automatycznie proponuje właściwe rozpoznanie zgodne z tymi regułami.

EMG pojedynczego włókna wyzwalane szczytem

Krótko mówiąc nowa metoda „oznaczania szczytów” zmienia zasady gry. Po pierwsze, funkcja ta eliminuje, występującą w innych systemach, konieczność ręcznego zaznaczania poziomów początkowego i końcowego, ograniczających zapis niechcianych sygnałów. Po drugie, pomiary za pomocą szczytów mogą być wykonywane nawet wtedy gdy drugi potencjał „jeździ” na opadającej fazie pierwszego. A ponadto, jeśli w analizowanym sygnale występuje wiele szczytów, są one jednocześnie analizowane eliminując potrzebę ponownej analizy sygnałów. Więcej szczegółów znajduje się w artykule "Jitter Recording with Concentric Needle Electrodes" Stalberg EV, Sanders DB. Muscle Nerve. Wrzesień 2009.

Analiza MUP lepsza niż dopasowywanie do szablonów

Dotychczas, podczas „wyłapywania” potencjałów jednostek ruchowych z zapisu EMG, stosowano prostą metodę porównania do szablonu. Algorytmy Keypointa wychodzą poza proste dopasowanie i analizują znacznie więcej parametrów sygnału. Ta udoskonalona metoda, dzięki mniejszym artefaktom, zapewnia szybką analizę, co znacząco zmniejsza wysiłek lekarza.

Porównywanie wyników z normami na bieżąco

Tylko Keypoint zapewnia „na żywo” porównywanie wyników pomiarów z normami dla wszystkich typów badań: przewodnictwa nerwowego, EMG, SFEMG, EP. Analiza MUP jest wsparta normami zebranymi na podstawie badań w wielu ośrodkach. Normy obejmują limity wartości uśrednionych jak i bezpośrednio mierzonych dla czasu trwania, amplitudy i powierzchni 21 najczęściej badanych mięśni. Dodatkowo, Keypoint posiada normy dla procentowego występowania polifazji.
